SUNNSupport Tech
Nous vous recommandons de confier les interventions techniques de votre vélo à votre revendeur SUNN.
L’opération de remplacement des roulements nécessite une bonne maitrise ainsi qu’un outillage spécifique et adapté. La garantie du cadre ne pourra pas s’appliquer si un montage non-conforme des articulations est constaté.
Références | Désignations |
|---|---|
Fourche | Hauteur 555 à 575MM MAX |
Amortisseur | TRUNNION AIR 185X50mm / BUSELURE 8X30mm / COMPATIBLE PIGGY BACK / DEBATTEMENT 140MM (non compatible ressort) |
Patte de dérailleur | SRAM UDH |
Axe de roue arrière | M12X1.0PX180MM / MOYEU 148X12MM |
Jeu de direction | ZS44 – ZS56 |
Tige de selle | 31.6MM / COLLIER 34.9MM |
Boitier de pédalier | BSA 73MM |
Pneu | 29X2.40 MAX |
Disque | 180MM / COMPATIBLE 203MM |

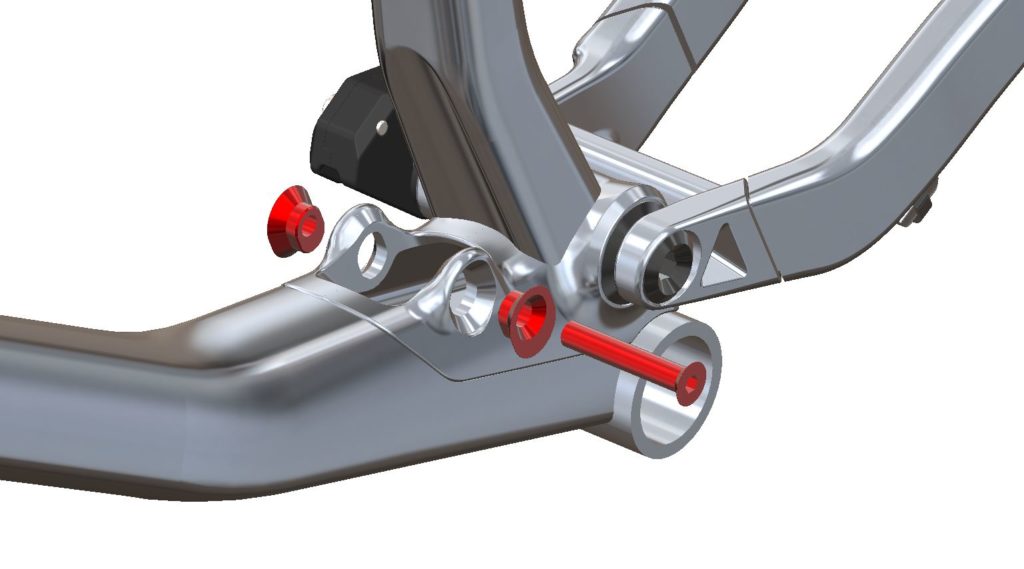

Fixation amortisseur - Triangle avant
Références | Désignations | Quantités |
|---|---|---|
C1357798 | AXE M8X1.25P | 1 |
FLIP CHIP DROIT | 1 | |
FLIP CHIP GAUCHE | 1 |

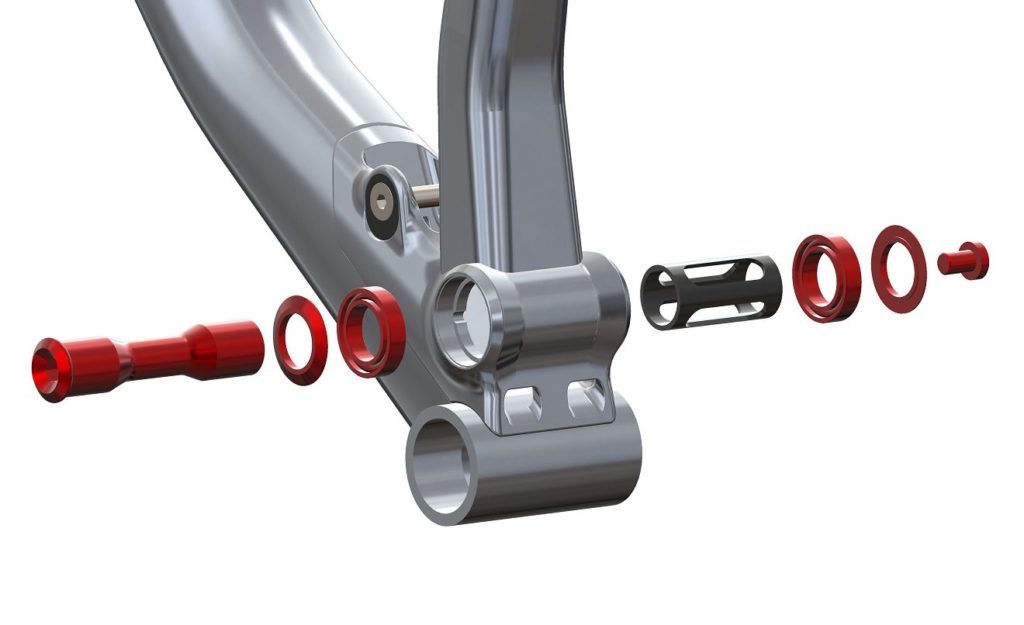

Articulation triangle avant - Bases arrières
Références | Désignations | Quantités |
|---|---|---|
C1357797 | AXE M20X1.5P | 1 |
ROULEMENT 6804 / 32X20X7MM | 2 | |
ENTRETOISE 20X3MM | 2 | |
VIS M8X1.25P | 1 |

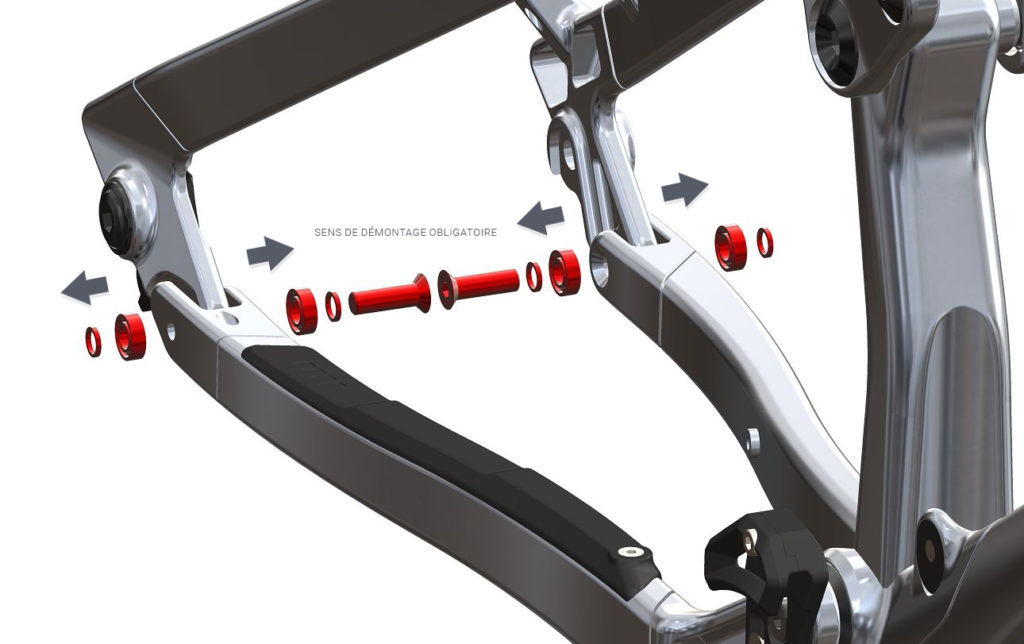

Articulation haubans - Bases arrières
Références | Désignations | Quantités |
|---|---|---|
C1357796 | AXE M8X1.25P | 2 |
ROULEMENT 688A / 16X8X5MM | 4 | |
ENTRETOISE 8X1.5MM | 4 |

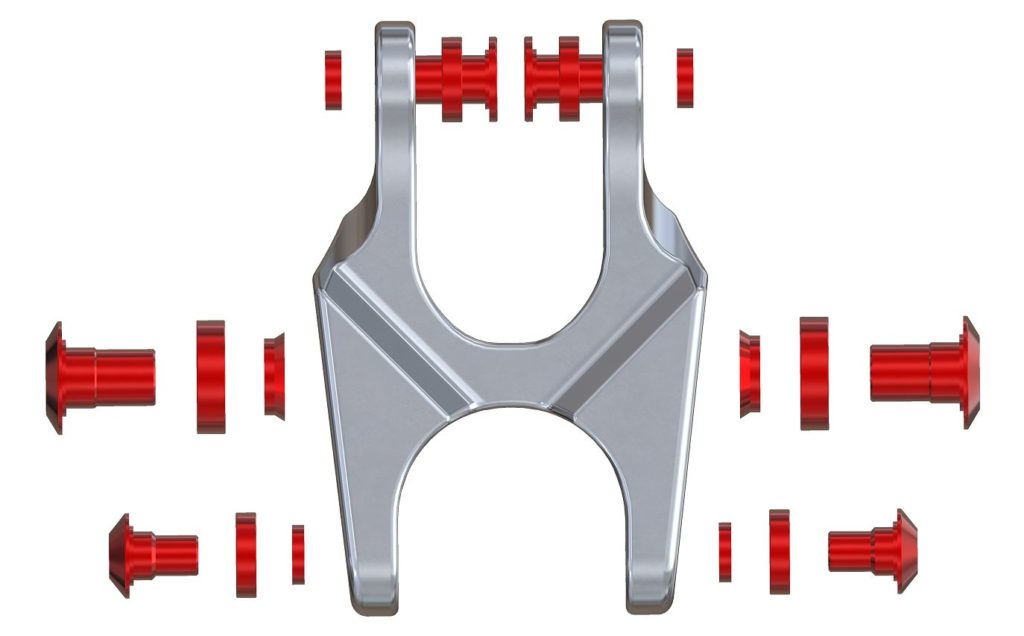

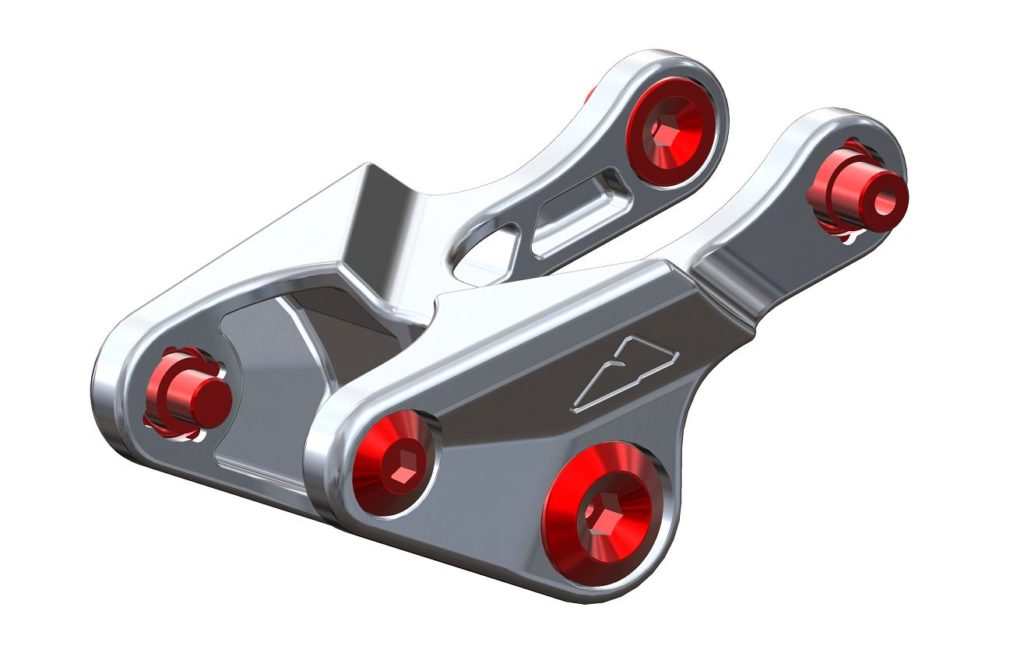

Articulations biellette
Références | Désignations | Quantités |
|---|---|---|
C1357795 | AXE M10X1.0P | 2 |
AXE M12X1.5P | 2 | |
AXE M14X1.5P | 2 | |
ROULEMENT 6902 / 28X15X7MM | 2 | |
ROULEMENT 6801 / 21X12X5MM | 4 | |
ENTRETOISE 15X5MM | 2 | |
ENTRETOISE 12X4MM | 2 | |
ENTRETOISE 10X3MM | 2 |

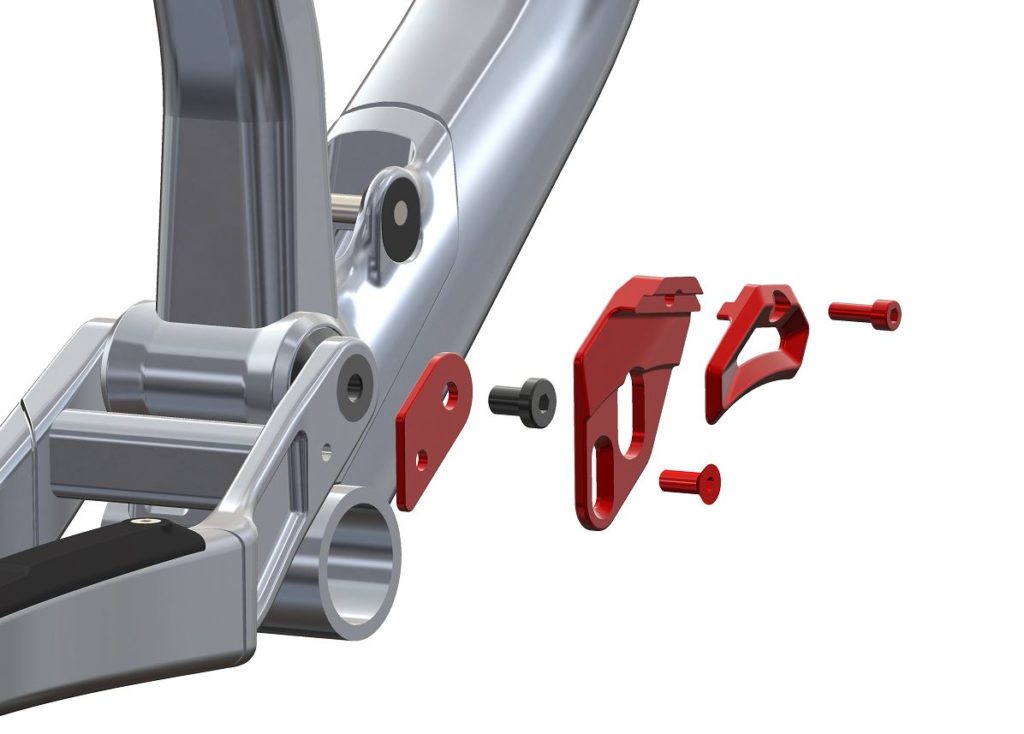

Guide chaine
Références | Désignations | Quantités |
|---|---|---|
C3107462 | ENTRETOISE 3MM / LIGNE DE CHAINE 52-55MM | 1 |
GUIDE CHAINE INTERNE | 1 | |
GUIDE CHAINE EXTERNE | 1 | |
VIS M5X0.8P | 1 | |
VIS M6X1.0P | 1 |

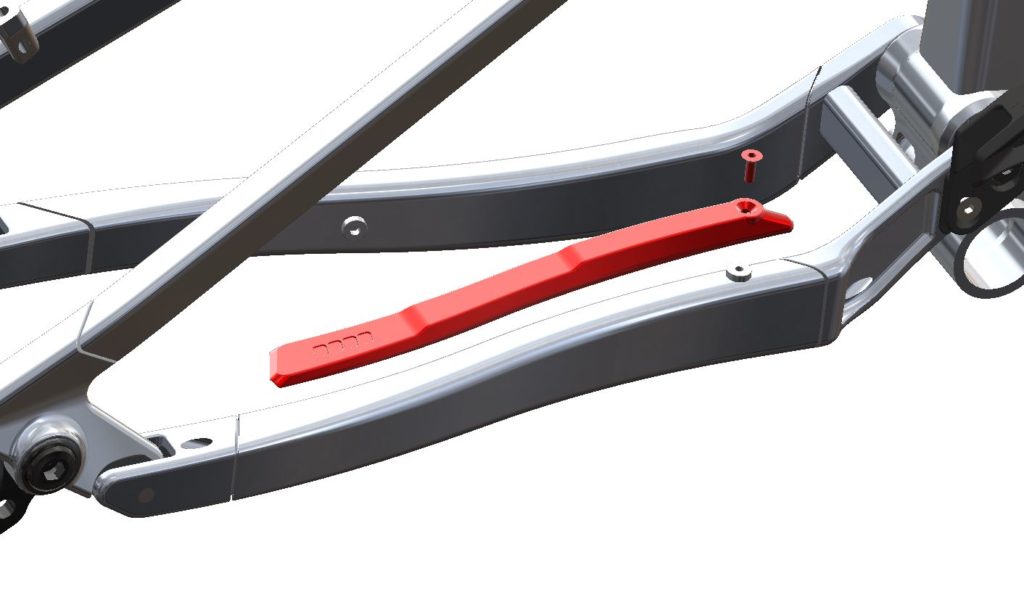

Protection de base arrière
Références | Désignations | Quantités |
|---|---|---|
C3407460 | PROTECTION DE BASE ARRIERE / 3M | 1 |
VIS M4X0.7P | 1 |

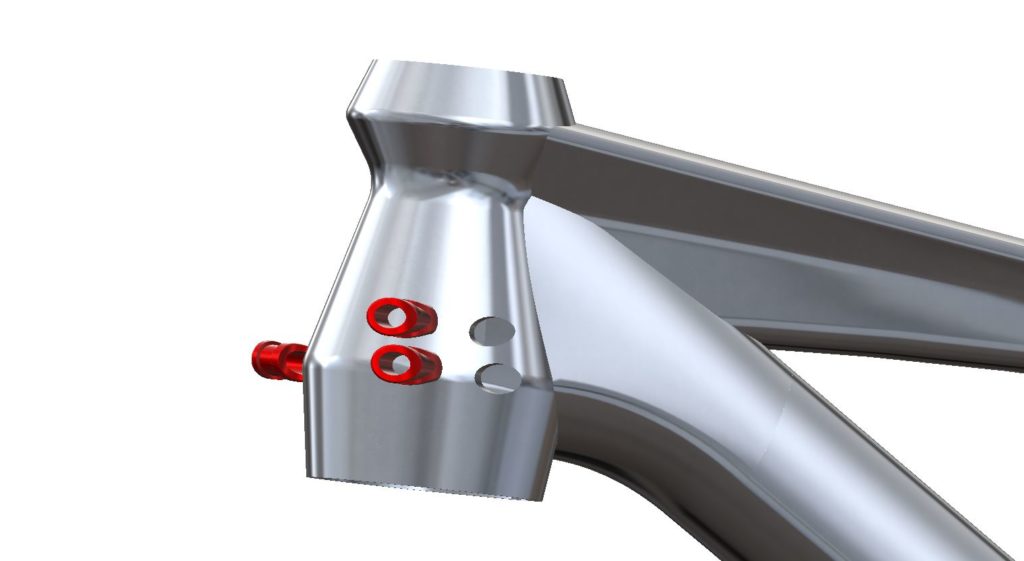

Passe gaine douille de direction
Références | Désignations | Quantités |
|---|---|---|
C1357660 | PASSE GAINE DOUILLE DE DIRECTION | 3 |
KERN FINEST

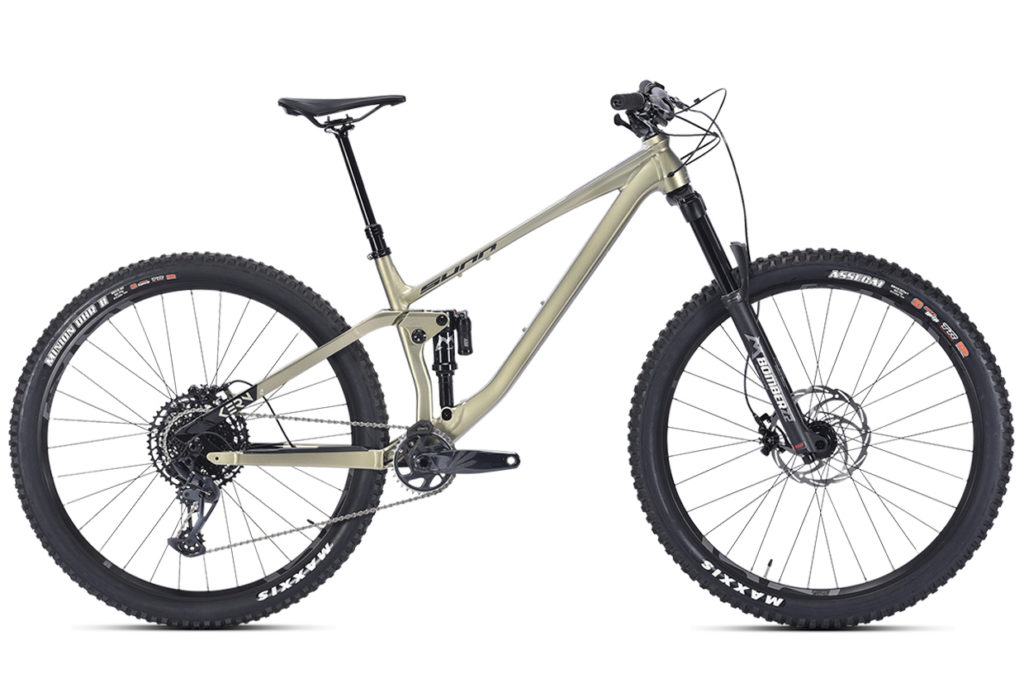

KERN S1
